铁路配件厂家解析三开道岔的技术规格

2021-09-15 09:14:29

铁路配件厂家解析三开道岔的技术规格


  铁路配件是铁路线路的组成部分,这里所指的轨道包括钢轨、轨枕、连结零件、道床、防爬设备、轨撑和道岔等。作为一个整体性工程结构,轨道铺设在路基之上,起着列车运行的导向作用,直接承受机车车辆及其荷载的巨大压力。在列车运行的动力作用下,它的各个组成部分须具有足够的强度和稳定性,保证列车按照规定的高速度,安全、平稳和不间断地运行。

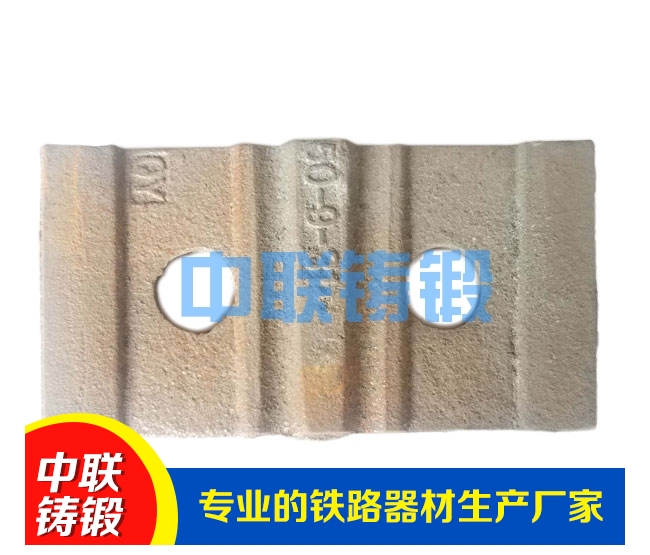

铁路配件

  下面由铁路配件厂家,为大家详细介绍一下关于三开道岔的技术规格有哪些,三开道岔是道岔的一种,主要在编组站铺设。三开道岔是将一个道岔纳入另一个道岔内构成的一种特殊道岔型式,通过一组道岔可以实现分别开通3个不同方向线路。


  轨、2对尖轨(2根长尖轨和2根短尖轨)、三副辙叉组成,中间辙叉的心轨理论在中线上。由于受地形、环境和铺设条件等客观因素限制,没有足够的长度排列两副普通单开道岔(左开和右开),宜采用三开道岔,通常在编组站、货场和机务段铺设此类道岔。


  尖轨采用藏尖结构,侧向尖轨为贴尖结构,尖轨跟端采用鱼尾板间隔铁活接头结构。侧向尖轨工作边及直向非工作边的斜度均为1:4,增加了尖轨实际厚度,增加了尖轨粗壮度,可提高尖轨耐磨性能。尖轨设置一个牵引点,侧向尖轨在一拉杆处动程为160mm。为加强基本轨稳定性,防止基本轨外翻,在基本轨外侧设置轨撑。


  中间辙叉:中间辙叉采用高锰钢整铸固定辙叉,为双曲线型(两工作边均为圆曲线),半径为180717.5 mm,趾距为1 780mm、跟距为2436mm.

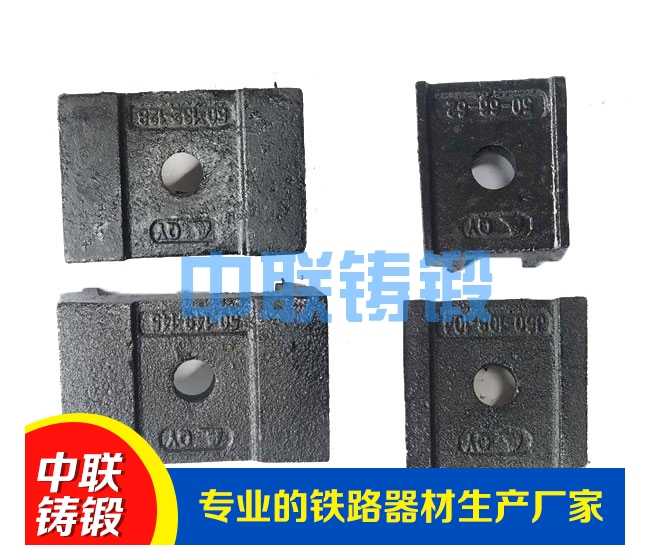

铁路配件

  后端辙叉:后端辙叉用高锰钢整铸固定辙叉,为直线型,趾距为1538mm,跟距为2771mm(与标准9号单开辙叉一致)。后端辙叉直股无护轨,为提高后端辙叉的安全性,采用缩短辙又有害空间的措施。将直股方向翼轨平直段向侧股工作边方向延长150mm(可减少翼轨冲击角),起到后端辙叉自护作用(由于提高翼轨方案存在技术问题暂时不采用)。


  以上所述内容就讲到这里,若想了解更多关于道岔配件厂家的相关信息资料可随时来电咨询!
